一.Multisim BLUE14.0介绍

从电路仿真到PCB布局再到BOM。NI全力打造的全能集成工具MultiSIM BLUE，支持进行原理图捕捉、仿真、PCB布局、BOM及採购整个流程。

除MultiSIM BLUE外。尚无一款免费工具能提供此级别的集成度。

借助Berkeley SPICE引擎以及业界率先制造商的先进电子元器件，MultiSIM BLUE为仿真线性电路功能提供了一个简单易用的无缝仿真环境。是mouser（贸泽电子）和美国NI软件公司联合公布的mouser专用的版本号。集成电路仿真，PCB设计。原理图捕捉，SPICE设计，BOM至购物车等强大的功能。

二.下载安装

1.下载链接

http://www.mouser.com/multisimblue/support/downloads/download-multisim

2.安装介绍

（1）.打开链接后要填写注冊一下，下载后执行会继续下载软件。大约有500M。

（2）.等待软件下载完毕后，点击执行，发现是个自解压文件。选择要解压的文件夹。点击unzip。等待解压完毕。

（3）.解压完毕后便会进入安装，选择全部的组件。安装较简单，一直下一步。直到完毕。

三.使用介绍

（1）.BOM至购物车

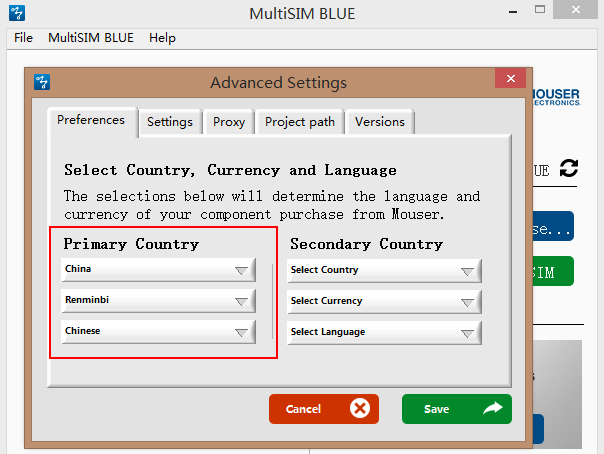

前面提到Multisim BLUE有一个BOM至购物车的功能，这里要做一些设置，方便使用。打开Multisim BLUE，右上角选择File–>Settings,改动以下设置。

这样当你设计好你的电路后便能够把元器件清单一键增加到贸泽电子网的购物车，省去了大量的时间，提高了效率。购买后当天便可发货，十分方便。备注：设计电路图时元件库要选择Mouser Database。

（2）.方便的设计图分享

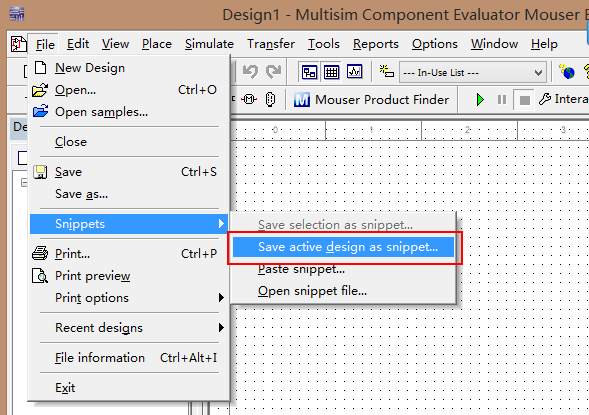

当你设计完电路图后。能够方便的把电路图保存为图片，公布到网上与他人分享你的设计。他人仅仅要把原理图托到Multisim BLUE软件的编辑区域便能打开原理图，又能在上面改动你的设计了，这个功能感觉非常牛逼。方便快捷。

设置例如以下

便可把设计图保存为特殊的图片了。

（3）.汉化改动

Multisim BLUE原本是英文版，但对于英文基础不太好的来说有点困难，这里提供一个汉化方法。

汉化包下载：点此打开链接
下载好后先关闭软件，再解压到C:\Program Files\National Instruments\Multisim Component Evaluator 13.0\stringfiles路径下。然后打开软件，设置例如以下：

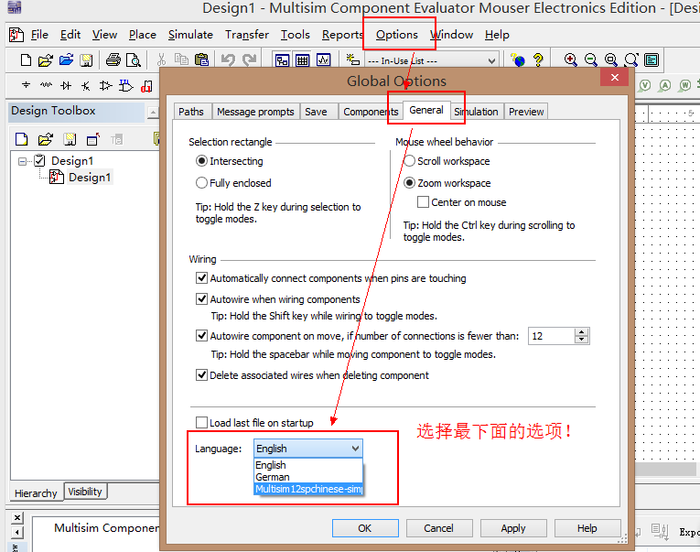

Options–>Global options打开

然后重新启动电脑就发现全部的菜单选项都变为中文的了。当然你还能够非常方便的切换为English状态.

(4).PCB设计介绍

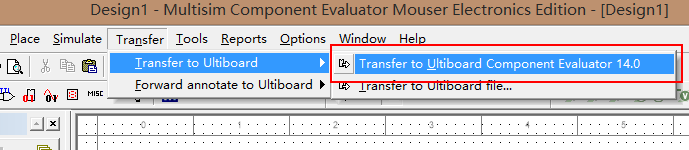

这里仅仅做简单的介绍，PCB设计可实现最多64层布线。设计区域无限，还增加了3D视图功能，随时查看自己设计的产品视图，依据须要做改动；还能够实现自己主动放置元器件，自己主动布线等强大的功能。当你在Multisim Component Evaluator上设计好电路图后还能一键切换到NI Ultiboard Component Evaluator继续进行PCB布局。对应的元器件也会增加到PCB中，设置例如以下：

是不是非常方便呢。介绍到这里，我认为尽管Multisim BLUE14.0的PCB设计功能没有Altium Deginer的功能强大，可是Multisim BLUE能将设计所需的元器件一键BOM到Mouser购物车，真正一键式购买，大大缩短了产品从设计到成型的时间周期，而且Mouser是一家全球性的电子元器件供应商，具有大约100K的电子元器件，全部的元器件基本都能够在Mouser官网找到。这个功能是其它设计软件无法相比的，不是嘛！

！

介绍到这里差点儿相同。很多其它强大的功能等着你去探索；今天心血来潮，写了这篇关于Multisim BLUE的博客。分享我的一些经验和看法，作为自己学习的记录，也希望对各位有所帮助！

---
